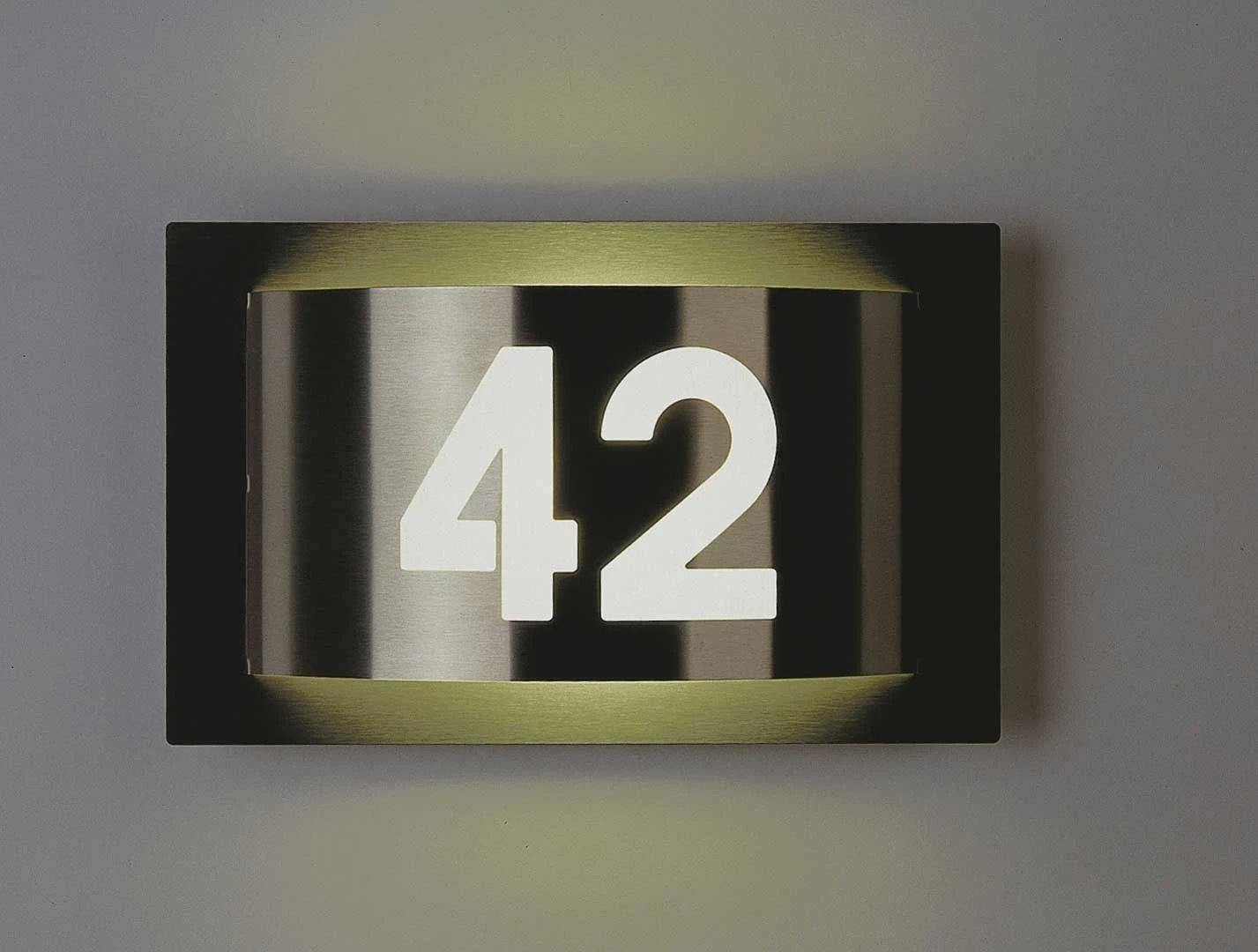

Albert 696002 Hausnummernleuchte, Für TC-SEL 2G7/7W

Albert-Wandleuchte 696002

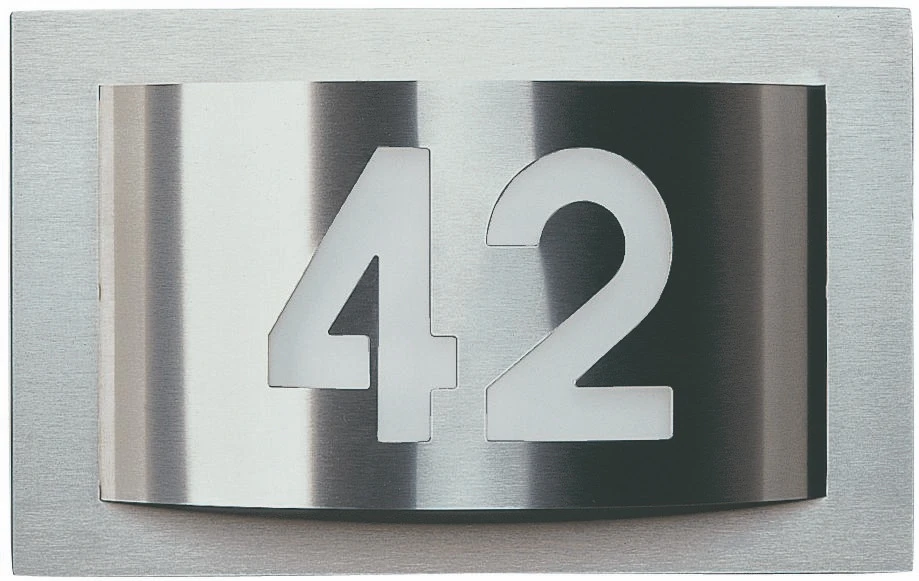

mit ausgelaserter Hausnummer nach Kundenangabe, max. 3 Stellen, auch mit Kleinbuchstaben.

aus Edelstahl mit opalem Glas, Montageplatte aus Aluminiumguß.

Eingerichtet für 1 x Leuchtstofflampe TC-SEL 5-7W, Fassung 2G7.

Passende Leuchtmittel finden Sie im Zubehör!

Wandschild mit 2 Befestigungslöchern ø7 mm,

Abstand waagerecht 220mm

Leitungeseinformung mit Kabeldurchgangstülle

für Anschlussleitung max. 3 x 1,5mm²

Anschlußklemme 2 x 2,5mm²

Schutzleiteranschluß

Schutzart IP 44

Spritzwassergeschützt

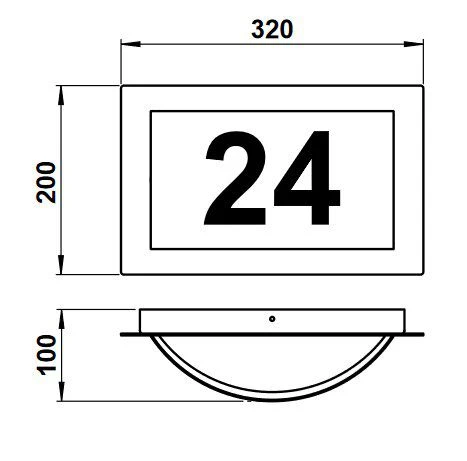

Abmessungen:

Breite: 320 mm

Höhe: 200 mm

Tiefe ( mit gewölbter Hausnummer): 100 mm

Bei der Bestellung bitte Hausnummer angeben!

Montage:

Wandschild mit Hilfe der vier Innensechskant – Gewindestifte aus der Leuchtenarmatur lösen,

Netzanschlussleitung durch die vorhandene Kabeldurchgangstülle ziehen und das Wandschild

auf Montagegrund anschrauben. Die beiliegenden Silikonschläuche über die Anschlussenden schieben.

Schutzleiterverbindung und elektrischen Anschluß an der Klemme herstellen.

Leuchtmittel einsetzen. Auf richtigen Sitz des Glases auf dem Wandschild achten.

Das Glas gemeinsam mit der Leuchtenarmatur über dem Wandschild fixieren und mit Hilfe der vier

Innensechskant – Gewindestifte gegen das Wandschild verspannen.
